高壓細水霧系統設計規范準則

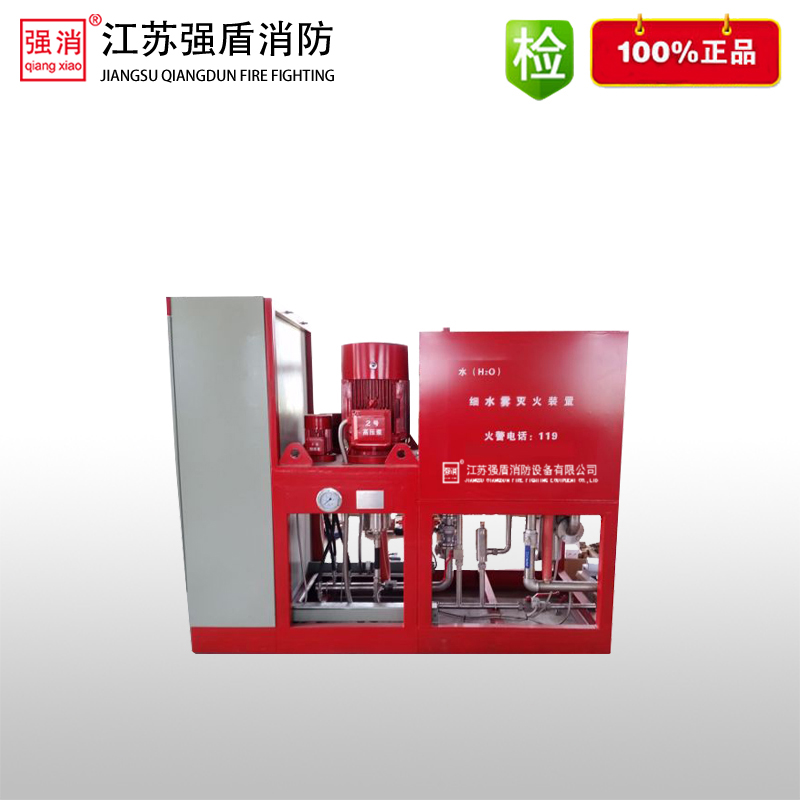

由儲水容器、儲氣容器、單向閥、集流管、控制閥、噴嘴、連接管件、管道及探測器、報警控制器等部件組成的自動滅火系統。該系統瓶組為預安裝形式。
細水霧噴嘴:
在一定的工作壓力下，通過旋轉、撞擊和射流等機械方式，將氣-水兩相流體進行物理性霧化的噴射部件。
控制閥:
它是系統啟動、停止及循環操作的實施部件，并控制氣-水兩相的混合過程，具有手動和電動兩種動作方式。??2.1.4?充裝量
工作壓力峰值:
將儲氣容器充裝氮氣后，置于范圍峰值工作溫度中，此時儲氣容器中的壓力。該容器的工作溫度峰值為50℃，MPa
霧滴直徑:
細水霧霧滴體積中間直徑范圍DZ應為40μm?~200μm。
系統響應時間:
從報警控制器接到火警信號起，至噴嘴噴出水霧的時間。
基礎設計參數:
高壓細水霧系統的基本設計參數應根據防護區和保護對象的具體情況確定。
儲氣容器的工作壓力范圍應為12-15MPa，儲水容器的水容積應為50L，充裝量不應小于48kg。
高壓細水霧系統的響應時間不應大于30s.
高壓細水霧系統儲氣容器和儲水容器的數量比應為1：3。
儲水容器的數量（個） 系統主管道外徑及厚壁 與噴嘴鏈接的管道外徑及壁厚
3 Φ20*1.5 Φ12*1.5
6 Φ27*1.5 Φ12*1.5
防護區允許開口面積不應大于防護區側墻面積的1%。
噴嘴數量及布置:
噴嘴數量:
每100m3防護區應用的噴嘴數量不應小于2只。
噴嘴數量
噴嘴布置方式
小于5只 均勻在防護區頂下，水泡間距不大于2.4m
大于或等于5只 至少在兩個相對的屋角水平安裝兩只噴嘴，其余噴嘴均布在防護區頂下，水平間距不大于2.4m
當保護對象為帶電體時，噴嘴布置
帶電體額定電壓等級（KV） 噴嘴與帶電體外殼之間的距離不應小于
220
介質:
儲氣容器充裝氮氣，純度不低于95%。
儲水容器充裝純凈水或蒸餾水，20℃時的電導率不應大于508μs/cm。
系統組件:
細水霧噴嘴、瓶組和控制閥必須采用經國家固定滅火系統及耐火構件質量監督檢驗中心檢測合格的產品。
控制閥的功能應符合下列要求：
接通或關斷細水霧系統的供氣和供水。
接收控制器的信號啟/?？刂崎y。
具有手動應急操作裝備。
反饋控制閥啟閉狀態及儲氣容器壓力。
細水霧瓶組及控制閥應設置在環境溫度不低于4℃的室內，其安裝位置應在防護區外，宜靠近防護區并便于操作的地點。
管道及支架：
系統管道應采用不銹鋼無縫管。
系統管道應采用卡套式管件連接。
采用金屬支架，間距不應大于2.0m，在距噴嘴150mm處應支架。
操作與控制：
細水霧系統應設有自動控制、手動控制和機械應急操作三種控制方式
與細水霧系統配合設置的火災自動報警及控制系統應按現行（火災自動報警系統設計規范）（GBJ116-88）有關規定執行。
火災探測器宜采用金屬管差定溫探測器、防火纜式探測器、紅外探測器或可視探測器等循環型探測器。
細水霧系統宜采用獨立系統，不宜采用組合分配系統。
